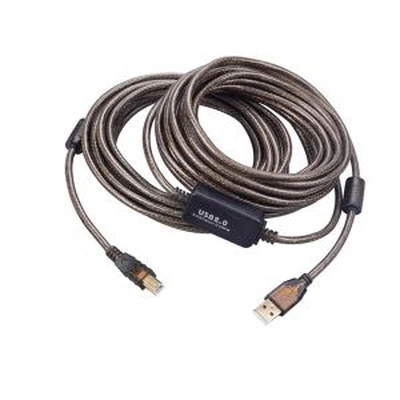

Cablu USB 2.0
Cablu USB 2.0
Este standardul Universal Serial Bus (USB). Aproape toate dispozitivele compatibile cu USB și toate cablurile USB acceptă cel puțin USB 2.0 (numit adesea USB de mare viteză). Dispozitivele care aderă la acest standard USB sunt capabile să transfere date la viteze de până la 480 Mbps.
Cablurile USB 2.0 sunt realizate cu conductori din cupru solid, placat cu argint, fără oxigen. Atunci când utilizați cabluri de acest calibru, este esențial să implementați un design de miez solid care elimină complet efectele negative ale interacțiunii firelor și ale efectului pielii. Fiecare conductor solid este apoi înfășurat folosind tehnologia proprietară STC dual-monofilament și apoi încapsulat în FEP extrudat, care reduce capacitatea cablului, crescând astfel viteza semnalului și lățimea de bandă.
Cablurile USB 2.0 își aranjează conductorii într-o geometrie precisă cu dublu helix pentru a asigura impedanța caracteristică, a minimiza diafonia și a reduce zgomotul. Pentru a reduce și mai mult zgomotul și pentru a proteja calea semnalului USB de orice interferență externă, STC dispune de o manta din folie argintie cu strat dublu și un scut din împletitură argintie. În cele din urmă, cablul USB este tăiat la lungimi reglate mecanic înainte de a fi terminat cu conectori placați cu aur complet ecranați, reducând astfel efectele microfonice interne și rezonanțe de impedanță de înaltă frecvență.
Avantajele cablului USB 2.0
Transmisia digitală a imaginii oferă transmisie de semnal fără pierderi și, prin urmare, oferă imagini mai bune decât transmisia de imagini analogice.
Sari peste cardurile scumpe pentru cadru. Din 2003, toate PC-urile au oferit mai multe porturi USB integrate.
Tehnologia de cablu și conector standardizat extrem de ieftină cu sursă de tensiune integrată pentru cameră. Sunt mult mai ieftine decât cablurile analogice Hirose, dar de obicei nu pot fi blocate.
Caracteristicile cablului USB 2.0
Cablul USB 2.0 oferă o lățime de bandă de 480 Mbit/s, ceea ce este echivalent cu o rată efectivă a datelor de imagine de 40 MB/s. Această performanță este suficientă pentru operarea mai multor camere cu rezoluție standard sau mai mare pe un singur computer și pentru inspectarea mai multor părți pe secundă.
Această tehnologie oferă priză/fișă fierbinte: dispozitivele pot fi conectate și detectate în timpul funcționării. Oferă alimentare integrată (5 VDC) dispozitivului prin cablul 4-pol. Dispozitivele compatibile cu USB pot absorbi un total de 500 mA din magistrală. Prin urmare, dispozitivele cu putere de până la 2,5 W pot fi alimentate prin magistrală.
Conform specificațiilor, lungimea maximă a cablului USB nu trebuie să fie de 4,5 m. Prin utilizarea cablurilor de înaltă calitate, sunt posibile și lungimi de aproximativ 10 m. Dacă trebuie depășite distanțe mai mari, hub-urile pot fi conectate între ele.
Cablul USB 4-pol este proiectat simplu, având două surse de alimentare și doi conductori de date răsucite (D+ / D-). Transmisia de date simetrică utilizează un fir pentru semnal și celălalt pentru semnalul inversat, permițând receptorului să dubleze nivelul semnalului și să anuleze efectiv interferența pe scară largă. Acest design face ca cablurile USB să fie practic lipsite de interferențe, cu o secțiune transversală subțire care facilitează instalarea ușoară în setările industriale.
Transmiterea bidirecțională a datelor este posibilă: controlul camerei, declanșarea și setările parametrilor pot fi, de asemenea, efectuate în timpul funcționării.
Specificația magistralei implică un controler gazdă central care coordonează dispozitivele periferice conectate (numite slave). În teorie, la magistrala USB pot fi conectate până la 127 de dispozitive diferite: acest lucru se face într-o topologie în stea. Deoarece doar un dispozitiv USB poate fi conectat la o priză USB, trebuie utilizat un splitter (hub). Structura rețelei poate avea până la șase straturi adâncime. Nu permite conectarea în lanț precum FireWire.
Cu toate acestea, experiența practică cu sistemele de camere USB din instalațiile industriale a arătat că operarea mai multor camere care captează și trimit imagini simultan poate cauza probleme precum interferența și lungimea totală a cablului. Lățimea de bandă specifică pe magistrală poate fi într-adevăr alocată și utilizată exclusiv. Cameră USB garantată. Cu toate acestea, această funcție nu mai funcționează cu alte dispozitive conectate.
Pentru un adevărat sistem cu mai multe camere, în mod ideal, o singură cameră este conectată la o magistrală USB. Cardurile USB suplimentare sunt ieftine și ușor de adaptat.
STC Electronic Co., LTD
STC a fost fondată în 2008 în Guangdong, China, și ne mândrim cu asistența și sprijinul pe care îl oferim clienților noștri. Rețeaua noastră de dealeri la nivel național constă din dealeri secundari, revânzători cu valoare adăugată (VARS), integratori de sisteme, consultanți IT și puncte de vânzare cu amănuntul, printre alte canale.
STC este un producător de ansambluri de cablu modelate personalizate orientate către OEM. Avem know-how-ul intern și resursele necesare pentru a oferi clienților de pe piețele internaționale servicii complete de proiectare, inginerie și producție, adaptate cerințelor lor specifice. Pentru a garanta că putem oferi clienților noștri cea mai mare selecție de produse și servicii, stabilim legături de durată cu fiecare dintre furnizorii noștri.
Ansambluri de cabluri personalizate specializate pentru o gamă largă de industrii, cum ar fi cele militare și aerospațiale, cabluri de conectare pentru camere, cabluri de imprimantă, cabluri de înaltă frecvență de mare viteză și componente medicale și robotice, se numără printre industriile în care suntem specializați în producerea de cabluri personalizate. ansambluri.
Serviciu OEM ODM
Ca fabrică de cablu USB, oferim opțiuni complete de cablu USB personalizate, inclusiv branding, imprimare logo, variații de culoare și ambalaj personalizat. Îmbunătățiți prezența pe piață a mărcii dvs. cu soluțiile noastre personalizate care vă ajută să creați o imagine unică și să creșteți recunoașterea mărcii. Lucrați cu noi pentru a vă spori influența mărcii.
Serviciu excelent
Indiferent dacă aveți o întrebare despre produs sau aveți nevoie de asistență, echipele noastre dedicate de vânzări și asistență se angajează să ofere răspunsuri prompte în 24 de ore. Apreciem parteneriatele noastre și ne străduim să vă sprijinim cu mostre de cablu USB 2.0, produse și sfaturi în cel mai bun mod posibil. Vom deveni partenerul dvs. de încredere și vă vom oferi suport în timp util și complet.
Sistem de control al calității
Pentru a oferi produse de înaltă calitate clienților globali, am stabilit un sistem de control al calității fiabil. Avem o echipă tânără de dezvoltare a produselor și efectuăm inspecții stricte în fiecare etapă a producției pentru a asigura respectarea strictă a standardelor de calitate. Ne angajăm să menținem calitatea excelentă de la cele mai incipiente etape până la produsul final. Ne angajăm să luăm măsuri stricte de control al calității care ne permit să oferim în mod constant produse de înaltă calitate pentru cabluri micro USB.
Livrare rapidă
Fabricile noastre funcționează la o capacitate stabilă, asigurând performanță și eficiență optime. Acest lucru ne permite să menținem un inventar mare de cabluri USB, scurtând astfel timpul de livrare pentru prețuții noștri clienți. Fiți siguri că angajamentul nostru față de excelența operațională ne permite să vă servim nevoile în mod eficient și eficient.
Conector USB 2.0
USB tip A
Cunoscuți din punct de vedere tehnic ca USB 2.0 Standard-A, acești conectori sunt conectori USB perfect dreptunghiulari care se găsesc pe majoritatea dispozitivelor care nu sunt mobile. Conectorii USB 2.0 de tip A sunt compatibili fizic cu conectorii USB 3.0 și USB 1.1.
USB tip B
Cunoscuți din punct de vedere tehnic ca USB 2.0 Standard B, acești conectori au formă pătrată, cu o mică crestătură în partea de sus. Mufele USB 2.0 Tip B sunt compatibile fizic cu mufele USB 3.0 și USB 1.1 Tip B, dar mufele USB 3.0 Tip B nu sunt compatibile cu USB 2. 0 Recipiente de tip B.
Cablu USB Micro-A
Acești conectori, în special mufa, arată ca o versiune mică a conectorului USB 2.0 Tip A. Mufa USB 2.0 Micro-A este compatibilă cu prizele USB 2.0 Micro-AB și cu mufele USB 3.0 Micro-AB. Cu toate acestea, mufa USB 3.0 Micro-A mai nouă nu se potrivește în mufa USB 2.0 Micro-AB.
USB Micro-B
Acești conectori sunt mici și dreptunghiulari, dar colțurile de pe o parte sunt mai degrabă unghiulare decât pătrate. Mufa USB 2.0 Micro-B este compatibilă cu patru tipuri de prize: mufe USB 2.0 și USB 3.0 Micro-B și Micro-AB. Mufele USB 3 mai noi.{{10}} Mufele Micro-B nu sunt compatibile cu prizele Micro USB 2.0.
Cablu Mini USB 2.0
Acești conectori sunt mici, în mare parte dreptunghiulari, cu o parte foarte rotunjită. Mufele USB 2.0 Mini-A sunt compatibile numai cu mufele USB 2.0 Mini-AB.
USB Mini-B
Acești conectori sunt mici, în mare parte dreptunghiulari, cu indentări vizibile pe laturile scurte. Mufa USB 2.0 Mini-B este compatibilă cu mufele USB 2.0 Mini-B și USB 2.0 Mini-AB.
Întrebări frecvente despre cablul USB 2.0
Î: USB 2.0 este același cu USB C?
Î: USB 2.0 este același cu USB C?
Î: Cum puteți face diferența dintre USB 2.0 și 3.0?
Î: Are USB 2.0 nevoie de un cablu special?
Î: Pot conecta un port USB 2.0 la un port 3.0?
Î: Este USB 2.0 suficient de rapid pentru 4k?
Î: USB 2.0 este același cu USB B?
Î: Se poate folosi USB 2.0 pentru alimentare?
Î: Ce se întâmplă dacă conectați un port USB 2.0 la un port USB 3.1?
Î: De ce USB 2.0 nu funcționează în portul meu USB 3.0?
Î: Care este distanța maximă dintre cablurile USB 2.0?
Î: Există o diferență între cablurile USB 1.0 și 2.0?
Shenzhen STC Cable Manufacturer este unul dintre cei mai importanți producători și furnizori de cablu USB 2.0 din China, bine ați venit să cumpărați și să cumpărați cu ridicata cablu USB 2.0 de înaltă calitate din fabrica noastră.
